In diesem Beitrag geben wir Einblicke in die Montage bzw. Integration einer Clesana C1 Trockentoilette mit Folienliner. Der Fokus lag darauf, diese stilvoll und mit hochwertigen Materialien sowie passenden Farben in das Banktoiletten-Setup einzubinden.
Die Banktoilette ist deutlich tiefer als die Clesana C1 und befindet sich unterhalb der Duschwanne, da sie komplett neben der Duschwanne Platz findet. Hier ist Innovation gefragt, um die höhere und tiefere Clesana C1 perfekt in den Hymer Grand Canyon S zu integrieren – und das ohne die Funktionalität der Duschwanne zu beeinträchtigen oder das Design zu stören.
Kriterien des Projekts
Gemeinsam mit unserem Kunden haben wir folgende Anforderungen definiert, da bei vergleichbaren Nachrüstungen aus dem Netz oftmals die Ästhetik oder Funktionalität stark beeinträchtigt wurde. Die Auswahl von Farben und möglichen Steinimitationen liegt im Bereich des persönlichen Geschmacks. Unser Fokus liegt hingegen auf hochwertiger Materialverarbeitung und innovativen CNC-gefertigten Passformen.
Anforderungen:
- Das Endprodukt muss filigran sein und sich nahtlos in das vorhandene System einfügen.
- Keine sichtbaren Kitnähte – auch bei wasserdichten Verbindungen.
- Die Clesana C1 darf in die Duschwanne hineinragen, jedoch muss die Stabilität und Funktionalität der Duschwanne gewährleistet bleiben.
- Rundum-Abdeckung der Clesana C1 mit Gefälle zur Dusche hin, damit Wasser ordnungsgemäß abläuft, ohne dass die Toilette im Gefälle steht. Es werden zwei Plattformen erstellt:
- Eine für die Clesana selbst.
- Eine mit Gefälle als Abdeckung.
- Keine dominanten, dicken Sockelleisten oder Abdeckplatten.
- Die höhere Clesana wird im Boden versenkt, um eine optimale Sitzhöhe zu gewährleisten.
- Hochstabile Konstruktion für den Offroad-Einsatz.
- Wasserdichter und feuchtigkeitsresistenter Aufbau.
- Keine zusätzlichen Fräsungen oder Schnitte am Originalfahrzeug.
- Der Aufbau der Nachrüstung ist hoch versteift und mittels CNC-gefertigter Bauteile ineinander verkeilt – keine Klebstoffe notwendig.
- Die Clesana C1 ist in beide Richtungen schwenkbar.
- Luftgitter für Hinterlüftung oder Nachrüstung einer Absauganlage (vollständig CNC-integriert).
- Installation bei Bedarf komplett demontierbar, mit minimaler Anzahl an Verschraubungen bei höchster Stabilität.
- Elektrik auf besserem Niveau als im Original: Relais-Schaltung über das Hymer-Bedienteil, mit optimierten Kabelquerschnitten für minimalen Spannungsabfall. Die Clesana kann über das Bedienteil ein- und ausgeschaltet werden. Sicherungsabgriff an der Hauptsicherungsbank, alle Kabel beschriftet für Endnutzer.
- Abdeckung der Bohrlöcher der alten Banktoilette gemäß Kundenwunsch (Steinimitat).
Umsetzungsdetails

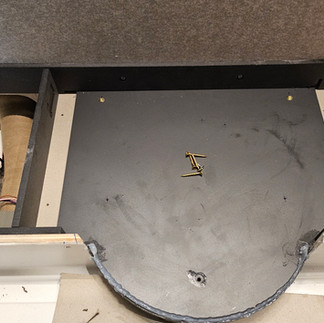

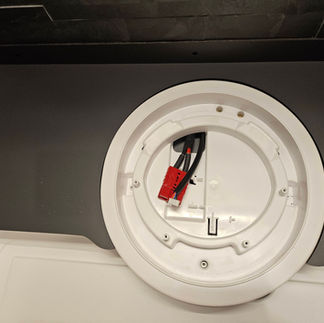

Auf den folgenden Bildern sind die Bestandsaufnahme und das Setup des Clesana-C1-Sockels auf dem Support der alten Banktoilette zu sehen. Dabei wurde die notwendige Eintauchtiefe und die erforderlichen Modifikationen an der Duschwanne definiert.

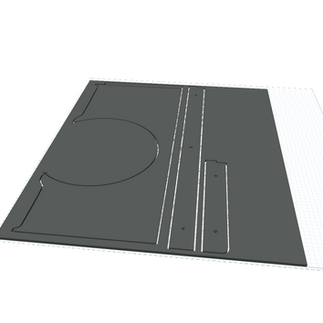

Die CAD-Zeichnung für die Trägerplatte des Sockels wurde erstellt. Da der Sockel ca. 20 % in den Leerraum hineinragt, haben wir entschieden, eine Trägerplatte aus HPL herzustellen. Dies wäre nicht zwingend erforderlich, da der Clesana-Sockel selbst eine robuste Struktur hat. Allerdings könnte man in diesem Fall die vordere Sockelschraube nicht montieren. Da unser Kunde jedoch eine perfekte Nachrüstung wünschte, haben wir die Trägerplatte gefertigt.
**Graue Grundträgerplatte:**
Die Trägerplatte wurde entwickelt, um den Clesana-Sockel optimal in die Duschwanne zu integrieren.

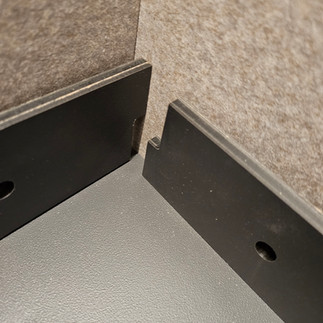

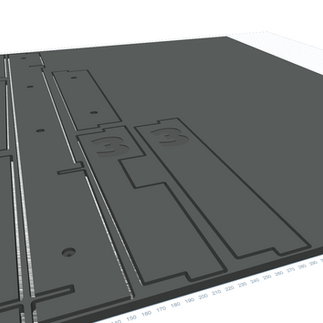

Anschließend haben wir auf die Grundträgerplatte einen MDF-Tragrahmen konstruiert. Dieser Rahmen wird überwiegend im Steckverfahren montiert, wobei die Bauteile formschlüssig und ohne Verschraubungen miteinander verbunden sind. Die Konstruktion ist hochstabil und lässt sich einfach demontieren, z. B. für Servicearbeiten.
Der Tragrahmen passt exakt in das vorhandene Rechteck der alten Banktoilette und stützt die Trägerplatte insbesondere an der Rückseite, wo die größten Kräfte wirken. Dies ist notwendig, da sich unter der Trägerplatte hauptsächlich Schaumstoff und kein tragfähiges Material befindet. Durch unseren Tragrahmen wird die Trägerplatte über die Rückwand, die sich zusätzlich an der Decke abstützt, nach unten gedrückt. Diese Konstruktion erlaubt eine extrem hohe Belastbarkeit.
Zusätzlich dient der Tragrahmen als Halterung für die Abdeckplatte und definiert das notwendige Gefälle von der Rückwand zur Duschwanne. Der Rahmen wurde mit einem Gefälle von 8 mm zur Duschwanne hin ausgelegt, um ein optimales Ablaufen des Wassers zu gewährleisten.
Der nächste Schritt war die Abdeckung der Unterkonstruktion. Zunächst arbeiteten wir mit Plexiglas, was sehr gut funktionierte. Unser Kunde entschied sich jedoch, von der weißen Optik abzuweichen und wählte stattdessen Grau/Schiefer. Daher konnten wir mit unserem bewährten Grundträgermaterial, HPL, weiterarbeiten. Das HPL-Material in einer Stärke von 6–8 mm eignet sich hervorragend für diese Anwendung.
Eigenschaften des HPL-Materials:
- **Hochfest und kratzfest**: Besonders robust für langlebige Anwendungen.
- **Geeignet für Innen- und Außenbereiche**: Ideal auch für Feuchträume.
- **Chemisch resistent**: Widersteht aggressiven Reinigungsmitteln und anderen Chemikalien.
- **Hitzebeständig und resistent gegen Wasserdampf**: Perfekt für Umgebungen mit hohen Temperatur- und Feuchtigkeitsbelastungen.
- **Hohe Eigenstabilität**: Verzieht sich nicht und bleibt dauerhaft formstabil.
- **Hohe Dichte**: Das Material ist schwerer, bietet dafür jedoch eine enorme Stabilität.
Verarbeitung der Grundträgerplatte:

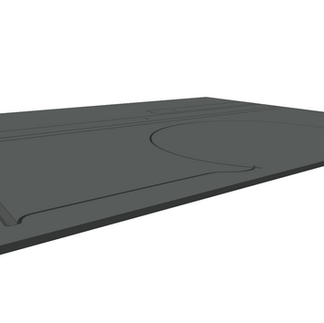

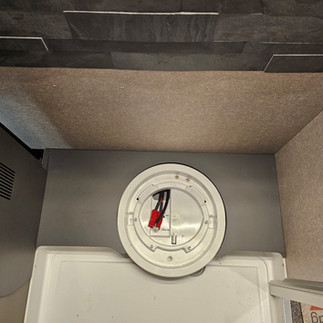

Die Grundträgerplatte wurde auf den halben Millimeter genau CNC-gefräst – sowohl in der Version aus Plexiglas als auch in der endgültigen Version aus HPL. Die Platte hat ein Gefälle zur Duschwanne hin, das durch den Tragrahmen unter der Platte vorgegeben wird. Die Konstruktion ist selbstsichernd und fügt sich nahtlos ins System ein, sodass keine Verschraubungen erforderlich sind. Bis auf die Silikonnaht, die den Sockel der Clesana C1 abdichtet, ist die Platte einfach zu de- und remontieren, was Servicearbeiten in der Zukunft erleichtert.
Design und Anpassungen:
Auf dem dritten Bild ist ein Experiment mit einer braunen HPL-Platte zu sehen, das jedoch verworfen wurde. Besonders hervorzuheben sind die komplexen, geschwungenen Formen der Abdeckplatte. Diese verleihen der Konstruktion Eleganz und lassen sie harmonisch in das Gesamtsystem des Hymer Grand Canyon S integrieren.
Die Seitenverkleidung wurde ebenfalls aus HPL gefertigt. Sie besitzt eine Öffnung für die Bedienkonsole der Clesana C1 und integrierte Lüftungsschlitze, die entweder für die Hinterlüftung oder für eine optionale Soganlage genutzt werden können. Die Verkleidung wurde geschwungen gestaltet, um dem Aufbau ein edles Erscheinungsbild zu verleihen. Der WC-Papierhalter wurde harmonisch in das Design integriert, um den Eindruck eines originalen Charakters zu erzeugen.
Präzision und Design:

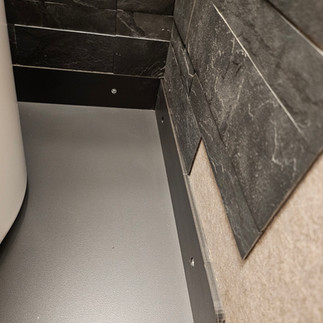

- **Anschlagpunkte:** Die unteren Anschlagpunkte zur Grundplatte wurden auf den halben Millimeter genau definiert, sodass komplett spaltenfrei gearbeitet werden kann. Es ist kein Silikon notwendig, um Spalten oder Überlappungen zu kaschieren.
- **Einfache Montage:** Die Seitenwand wird in die Abdeckplatte in einer Nut eingeführt, ähnlich wie eine Schiebetür. Dadurch sind keine Verschraubungen erforderlich, und die Seitenwand kann jederzeit werkzeuglos demontiert werden.
- **Verankerung:** Durch das Einschieben der Seitenwand wird zusätzlich die hintere Sockelleiste verankert, sodass diese nicht zwingend verschraubt werden muss.
Fazit:
Die Seitenverkleidung ist nicht nur funktional und hochwertig, sondern trägt auch wesentlich zur optischen Aufwertung bei. Das durchdachte Design mit geschwungenen Formen und integrierten Elementen wie der Bedienkonsole und dem WC-Papierhalter sorgt für eine elegante, nahtlose Integration in das Gesamtsystem.
Auf den weiteren Bildern ist die Elektrik zu sehen. Die Stromversorgung wurde bewusst überdimensioniert, um auch für eventuell spätere, leistungsfähigere Schweisstoiletten vorbereitet zu sein.
Details zur Elektrik:
- **Ruhestrom-Optimierung:** Um den Ruhestrom auf null zu reduzieren, wird das System über ein Relais gesteuert, das von der Hymer-Bedieneinheit geschaltet wird.
- **Absicherung:** Die Absicherung erfolgt über den Hauptsicherungsträger, was für maximale Sicherheit sorgt.
- **Benutzerfreundlichkeit:** Alle Verbindungen und Verkabelungen sind beschriftet, um Wartungsarbeiten für den Endnutzer zu erleichtern.
Fazit:
Die elektrische Installation wurde zukunftssicher und wartungsfreundlich ausgelegt. Durch die Beschriftung der Komponenten und die Integration in das Hymer-System ist eine einfache Bedienung und Wartung gewährleistet.

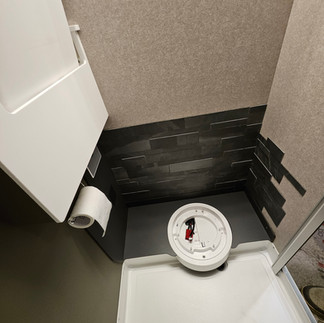

Das Endprodukt:

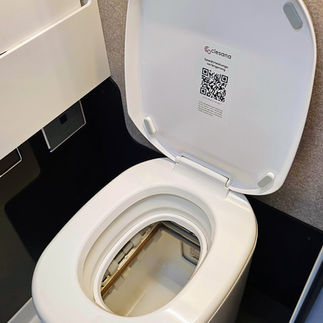

Mercedes-Benz Sprinter Hymer Grand Canyon S 4x4 (Modelljahr 2024/2025): Austausch der originalen Banktoilette durch eine moderne Clesana C1 Trockentoilette.
Highlights der Umsetzung:
Im Boden versenkte Toilette: Optimale Sitzhöhe durch die Integration des Toilettensockels in den Boden.
Abdeckung mit Gefälle: Wasser läuft nahtlos zur Duschwanne ab, ohne die Funktionalität zu beeinträchtigen.
Nahtlose Übergänge: Verkleidungen und Abdeckungen sind spaltenfrei und ohne sichtbare Kitnähte umgesetzt.
Geschwungene Formen: Elegantes Design, das harmonisch in das Badezimmer integriert ist.
Optionale Steinimitat-Abdeckung: Kaschierung der Bohrlöcher der alten Banktoilette auf Wunsch.
Flexibilität: Die Clesana C1 kann in beide Richtungen weggeschwenkt werden, was zusätzliche Flexibilität bietet.
Ein hochwertiges, durchdachtes Nachrüstungsprojekt, das Design und Funktionalität optimal verbindet.
Ihr Mercedes-Benz Grand Canyon S auf einem neuen Niveau: Modern, funktional und elegant.
Mit der Umrüstung auf die innovative Clesana C1 Trockentoilette setzen wir neue Maßstäbe in Komfort und Design. Unsere durchdachte Integration überzeugt durch:
Perfekte Passform: Nahtlose Übergänge, geschwungene Formen und spaltenfreie Verkleidungen für ein harmonisches Erscheinungsbild.
Hochwertige Materialien: Wasserdichte, langlebige und kratzfeste HPL-Komponenten, die optimal auf den Offroad-Einsatz abgestimmt sind.
Innovative Technik: Zukunftssichere Elektrik, präzise CNC-gefräste Bauteile und durchdachte Lüftungskonzepte.
Flexibilität: Schwenkbare Toilette, einfacher Zugriff für Servicearbeiten und individuelle Anpassungen nach Kundenwunsch.
Die garage mobilhotz ag bietet Ihnen professionelle und maßgeschneiderte Nachrüstungen, die nicht nur funktional überzeugen, sondern auch die Ästhetik Ihres Campers unterstreichen. Vertrauen Sie auf unsere Expertise, präzise Handwerkskunst und das Auge fürs Detail.
Lassen Sie sich von uns begeistern – für ein Camper-Erlebnis der Extraklasse.
